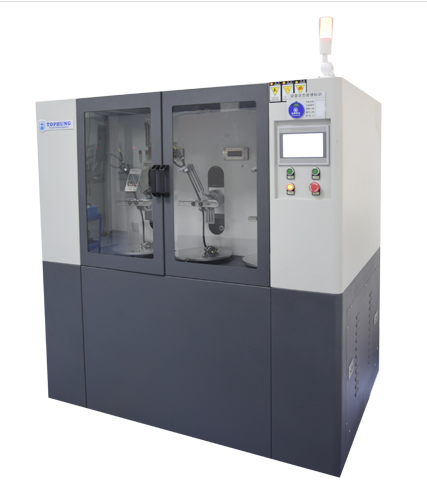

电线3D扭转试验机

适用范围:

用于TUV、VDE、UL等高柔性电缆检测要求。机台结构为复合扭转-弯曲组合同步试验结构，主要用于金属线材的在使用过程中的反复扭转-弯曲组合动作的疲劳试验,以检测金属线材在反复扭转-弯曲试验中承受塑性变形的性能和显出来的缺陷。

符合标准：

TUV：2 PfG 2577/07.19 Requirements for Cables used in Robot System

VDE-PB-002 2:2018-07 Classification of flexible Industrial Cables

技术参数：

1、测试工位：三工位，扭转-弯曲同步测试或扭转/弯曲独立控制

2、试验方式：扭转-弯曲复合测试，样品上端固定于弯曲夹具、下端固定于旋转平台进行测试

3、试样直径：Ф1.0～Ф30mm

4、试样速度：0~60次/分钟可调

5、弯折角度：±120°数字设定

6、扭转角度：0~±720°数字设定

7、弯折半径：10-100可设置

8、在线监测：18对监测接口，设备可扩展与多通道电阻监测仪联机在线测量导体电阻

9、弯折点与扭转点的距离：100-300mm可调节

10、控制方式：触摸屏控制+PLC，扭转-弯曲的起始角度能同步或独立设定

11、计数位数：0-99999999次

12、机台材质：主体部分：采用45#优质钢材与铝材架构

                        动力与传动：采用进口原产工业同步带与同步轮

11、机台尺寸：W1500*D850*H1650mm

12、电源：220V，50 /60Hz，10A

技术特性:

1、PLC触摸屏显示；

参数设置：机台控制相关参数；

测试条件：测试速度、测试次数、测试角度方向、控制条件等；

测试监控：设备运行状态，如电线测试时的实际次数、角度、速度、显示日期时间等；

2、无人监守：设备可通过监测样品的回路，自动判断样品的通断，侦测到回路断开时，可选择暂停设备运转测试，并以声光警示，直至人工检查确认后再继续测试；

3、专用夹具：根据不同线径的线缆配有相适应的夹持夹具；

4、机台性能：采用昆仑通态LCD+三菱PLC+松下伺服电机，传动部件均采用原产进口产品，运行平稳，大扭力、高定位精度、长寿命使用、低噪声；

5、在线监测：监测点分为3组，每组6对接口，可满足18对电线同时监测，接线盘安装于各工位样品正上方，方便接插线缆。在线监测信息可外接警示信号停机控制；

6、设备可扩展与多通道电阻监测仪的联机在线测量导体电阻，并通过服务器软件进行网络信息化管理电阻测量数据；
