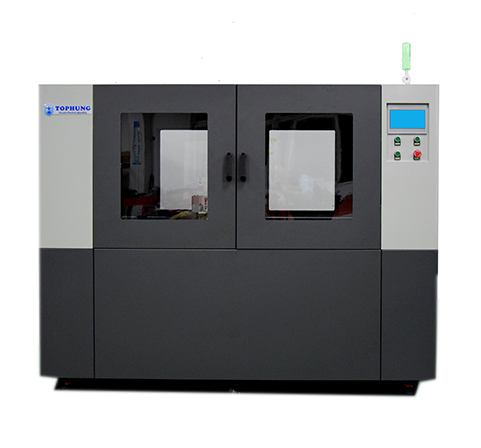

电线拖链弯曲试验机

适用范围:

用于TUV、VDE、UL等高柔性电缆检测要求。机台结构为水平双翼式组合结构，主要用于检测线缆在拖链的带动下，经反复高速U型弯折测试后是否发生短路，及绝缘护套是否有龟裂、破损或其它异常现象。以检测金属线材在反复高速U型弯折测试中承受塑性变形的性能和显出来的缺陷。

符合标准：

TUV：2 PfG 2577/07.19 Requirements for Cables used in Robot System、UL：RP 5770 Recommended Practice for Evaluating Cables for Use in Repeated Flexing Applications、

VDE-PB-002 2:2018-07 Classification of flexible Industrial Cables、CRIA：0003-2016、TICW：21-2019、

技术参数：

1、测试工位：水平两翼式，共2*2个工位，每条拖链可以同时测试至少5根样品，每条拖链可以选择不同的弯曲半径

2、试验方式：水平弯曲，样品固定在相应的拖链里，跟随拖链作水平方向弯曲测试

3、 测试空间：每个工位可安装拖链宽度15mm-100mm

4、最大承重：每个工位能承受最大样品重量为10kg

5、试样的直径：Φ1.0-Φ30mm

6、 测试行程：0-1m可设定

7、 测试线速度： 0-5.0 m/s, (0-300m/min) 可调节

8、 测试加速度：0.5~20m/s可调节

9、测试频率：0-88次/分钟可调（行程600mm时）

10、弯曲半径：半径15mm-250mm上下调节，适用固定高度30mm-500mm的拖链

11、控制方式：触摸屏控制+PLC

12、在线监测：30对监测接口,设备可扩展与多通道电阻监测仪联机在线测量导体电阻

13、 计数位数：0-99999999次，每个工位独立计数

14、机台材质：主体部分：采用45#优质钢材与铝材架构

                        动力与传动：采用进口原产工业同步带与同步轮

15、机台尺寸： 2100*850*1650mm（L×W×H）

16、重量： 1400kg

17、电源：380V, 50 /60Hz，10A

18、安全防护：整体式双层隔音防护机柜

技术特性:

1、PLC触摸屏显示；

参数设置：机台控制相关参数；

测试条件：测试速度、测试次数、测试行程、控制条件、测试过程中途暂停时间等；

测试监控：设备运行状态，如电线测试时实际速度、次数、行程、显示日期时间等；

2、无人监守：设备可通过监测样品的回路，自动判断样品的通断，侦测到回路断开时，可选择：继续运行并以声光警示，或者停止运行，直至人工报检查确认后再继续测试；

3、专用夹具：可根据线缆的直径与拖链的尺寸（宽度40mm~150mm），调整弯折半径，同一拖链内采用专用隔片将线缆限制在固定位置；

4、机台性能：采用昆仑通态LCD+三菱PLC+松下伺服电机，传动部件均采用原产进口产品，运行平稳，大扭力、高定位精度、长寿命使用、低噪声；

5、在线监测：监测点分为6组，每组5对接口，可满足30对电线同时监测。接线盘安装于两侧工位的正前方，方便接插样品线缆。在线监测信息可外接警示信号停机控制；

6、设备可扩展与多通道电阻监测仪的联机在线测量导体电阻，并通过服务器软件进行网络信息化管理电阻测量数据；
