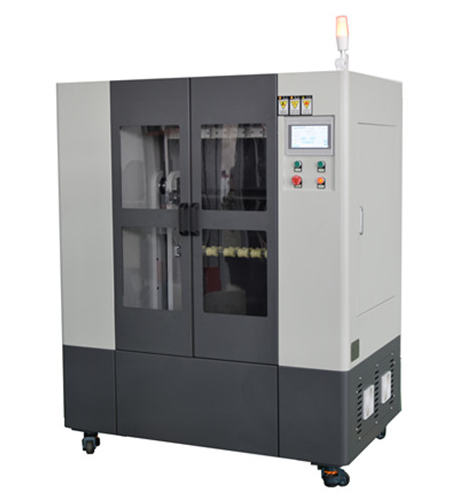

电线弯折试验机(90度)(6工位)

适用范围：

用于TUV、VDE、UL等高柔性电缆检测要求。机台结构为并列式6工位结构，主要用于金属线材的反复弯曲试验,以检测金属线材在反复弯曲试验中承受塑性变形的性能和显出来的缺陷。

符合标准：

TUV：2 PfG 2577/07.19 Requirements for Cables used in Robot System、UL：RP 5770 Recommended Practice for Evaluating Cables for Use in Repeated Flexing Applications、VDE-PB-002 2:2018-07 Classification of flexible Industrial Cables、JIS：C 3005:2014、CRIA：0003-2016、TICW：21-2019、

技术参数：

1、测试工位：6工位

2、试验方式：上端固定、下端吊配重，样品经过可自由转动的弯折曲率滚筒进行弯折

3、试样直径：Ф1.0～Ф40mm

4、弯折点曲率滚动轴：Ф10、Ф20、Ф30、Ф50、Ф75、Ф100可选择更换

5、试样速度：0~60次/分钟可调

6、弯折角度：0~120°数字设定

7、负重砝码与弯折点的距离：50-250mm可调节

8、样品旋转点至挂重高度：150-500mm可调

9、荷重砝码：2000g 组合砝码 6套

10、控制方式：触摸屏控制+PLC

11、在线监测：30对监测接口，设备可扩展与多通道电阻监测仪联机在线测量导体电阻

12、计数位数：0-99999999次

13、机台材质：主体部分：采用45#优质钢材与铝材架构

                        动力与传动：采用进口原产工业同步带与同步轮

                        测试弯折点曲率滚动轴：45#优质钢材，表面镀铬处理

14、安全防护：前后安全防护罩

15、机台尺寸：W1650*D850*H1780mm（L×W×H）

16、电源：220V，50 /60Hz，10A

技术特性：

1、PLC触摸屏显示;

参数设置：机台控制相关参数；

测试条件：测试速度、测试次数、测试角度方向、控制条件等；

测试监控：当前设备运行状态，如电线测试时的实际次数、角度、速度、显示日期时间等；

2、无人监守：设备可通过监测样品的回路，自动判断样品的通断，侦测到回路断开时，可选择暂停设备运转测试，并以声光警示，直至人工检查确认后再继续测试;

3、专用夹具：根据不同线径的线缆配有相适应的弯折曲率滚筒，以调整弯折曲率半径；

4、机台性能：采用昆仑通态LCD+三菱PLC+松下伺服电机，传动部件均采用原产进口产品，运行平稳，大扭力、高定位精度、长寿命使用、低噪声；

5、在线监测：监测点分为6组，每组5对接口，可满足30对电线同时监测，接线盘安装于各工位样品正下方，方便接插线缆。在线监测信息可外接警示信号停机控制;

6、设备可扩展与多通道电阻监测仪的联机在线测量导体电阻，并通过服务器软件进行网络信息化管理电阻测量数据;
